當無線設備出現噼啪作響，或者電視機屏幕出現雪花時，人們常常稱之為“射頻干擾”或RFI。如今，電氣和電子系統相互干擾的問題發生在許多應用中，被稱為電磁兼容性– EMC。

如今，電子機器無處不在，并以高頻率（難以控制）和高功率運行，因此從某些方面來看，令人驚訝的是干擾問題不再存在，那么到底是什么情況呢？

任何載有電流的導體都會發出電磁輻射。頻率越高，能量從導體傳輸?shù)内厔菥驮酱?。無線電工程師很快就學會了如何利用簡單的閥門，線圈和電容器電子設備來發送和接收信號。但是，隨著越來越多的電子設備的開發，發現無論發送還是接收，都會收到意想不到的信號?？刂圃O(shè)備中的電線，甚至印刷電路板軌道都向（例如）敏感的測量設備輻射（傳輸）有害信號，從而導致錯誤的讀數。更糟的是，干擾還沿供電電纜或控制電纜移動，進入其他設備并引起故障。隨著電子系統在家庭和工業中的普及和控制，問題日益嚴重?？植赖氖虑楸缺冉允牵?dāng)乘客無線電的內部振蕩器干擾飛機著陸系統時，就會導致飛機墜毀。

通常，工程師和設備制造商首先做出反應，然后立法。設計師通過兩種方式解決了這個問題。首先，他們防止干擾進入自己的設備。也就是說，它們提高了設備對電磁干擾（EMI）的抵抗力。其次，他們致力于降低產品產生的EMI。隨著時間的流逝，電子設備，特別是諸如電源和變頻器之類的電源產品，其輸入端出現了濾波器，并且在布局和屏蔽方面做了許多詳細的改進。這種緩慢的發展意味著現在大多數現代電子機器都可以以合理的成本，實現最低的排放和最高的抗擾度。

伴隨著法規的完善，歐洲法律規定，盡管變頻器本身不必滿足特定的EMI級別，但內置的設備必須符合EMC指令2004/108 / EC。實際上，這意味著變頻器必須裝有濾波器，并且在安裝變頻器時必須格外小心。該指令中提到的標準為工業和家庭應用設置了不同級別的發射EMI。其他標準適用于醫療，航空和類似的應用。所有打算在歐盟范圍內使用的Invertek變頻器都配有內置的匹配的工業濾波器。

因此，正確設計變頻器和進行濾波只是其中的一部分。如何安裝同樣重要。如今，大多數電子控件都可以正常工作，但是安裝不當?shù)淖冾l器（或其他設備）仍然會造成干擾，導致故障，很難排除并耗費大量時間。因此，務必遵循一些基本的安裝規則，以最大程度地降低這種風險。

1.良好的接地

出于安全考慮，通常必須接地，但將EMI降至最低也很重要。為了在高頻下有效接地并消除低信號電平下的噪聲，接地連接應短而粗，并連接到公共星形點。在某些情況下，可以使用附加的屏蔽電纜（在高頻情況下更好）。盡管不能總是將星形接點接地，也不能使用長而細的接地電纜。

圖1 接地不良會造成干擾

2.屏蔽或鎧裝電纜

在早期的文章中，我們看到變頻器的輸出是一個不錯的正弦波電流，但是電壓波形由在高頻下切換的高壓方波組成。這些脈沖的開關沿產生更高的頻率。這些會導致嚴重的EMI。因此，建議在變頻器和電機之間使用屏蔽電纜（鎧裝電纜幾乎一樣），屏蔽潛在的干擾。非屏蔽電纜在大多數情況下都可以使用，但如果出現問題了，那么重新接屏蔽線的代價很大，花費也比從最開始就用屏蔽電纜要貴得多。

屏蔽電纜也應用于信號電纜，尤其是那些帶有對EMI敏感的傳感器信號的電纜。

所有的屏蔽線都應使用合適的夾具正確接地。屏蔽網的兩端也應接地。如果有一端懸空，干擾問題反而消失了，則表明存在循環電流，可能是由于接地不良所致。在這種情況下，請嘗試查找問題的根本原因。

圖2 屏蔽接地電纜限制EMI

3.分離與布局

電纜之間的距離越近，EMI越可以從一端傳遞到另一端。精心規劃的機柜將電源和控制信號分開，使電纜盡可能保持遠距離，電纜以直角交叉以最大程度地減少傳輸。在計劃間隔時要考慮到EMC；這樣，電源線和信號線就可以輕松分離，并且星點接地也要內置在布局中。

所有電纜都應盡可能靠近接地平面，例如柜體的金屬。這減少了來自布線的輻射。電纜長度應最小化，避免大的環路。當EMI消除時，電纜對（走線和回線）應該一起布線（雙絞線是理想的）。

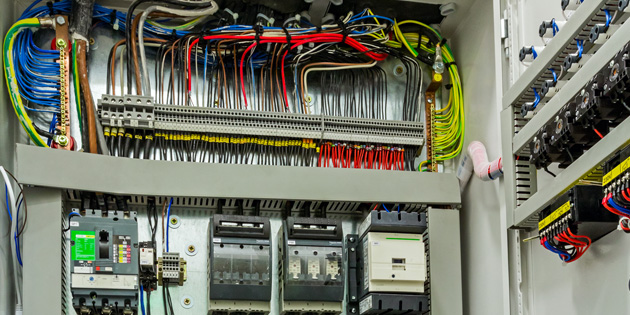

圖3 良好的布局和分隔可降低EMI

4.抑制接觸器線圈

接觸器切換后，主觸頭上可能會產生一些電弧，但是啟動線圈是一個大電感器，因此斷開電流會產生大量火花–這就是如今修理電瓶耗盡汽車的方式?；鸹〞?huì)在許多頻率上產生大量電磁干擾，并且可以輕松進入控制電路。變頻器只有依靠諸如壓敏電阻，續流二極管或阻容網絡之類的抑制電路在源頭上解決問題，才能得以保護。

當然，您可以為了省錢而忽略整個EMC問題。您至今也可能沒發現什么問題。但是只要您經歷過幾次重新布線，或者飛到外地花費好幾天陪客戶才解決一個小問題，您就會發現哪怕僅僅遵循一些簡單的規則，就能避免被頻繁地叫去售后，從而省下一筆不小的費用。

互聯網上有一些很好的解釋和指南。搜索“ EMC安裝指南”就可以找到一些可讀，合理的建議。
