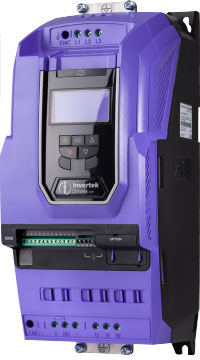

ODL-2-42100-3HF42-TN
Optidrive Elevator 變頻器數據手冊
10 HP, 30 A, 200‑240 V, 3相 OLED顯示 IP20變頻器
額定輸入
| 輸入電壓 | 200-240 V |
| 輸入相 | 3 |
| 輸入電流 | 36.4 A |
| 輸入保險絲或微斷MCB（B型） | 50 A |
額定輸出
| 電機輸出額定 | 7.5 KW (10 ) HP |
| 輸出電壓 | 0 - 電源電壓 |
| 輸出電流 | 30 A |
電纜信息
| 最大電機電纜尺寸 | 16 mm² (0.02 sq in) |
| 最大電動機電纜尺寸 | 16 mm² (0.02 sq in) |
| 最大電機電纜長度 | 100 m (328 ft) |
可選配置
| EMC濾波器 | 內置EMC濾波器 |
| 制動電阻 | 內置 |
| 外殼 | IP20 |
| 顯示 | OLED |
| PCB 涂層 | 標準 |
尺寸
| 框架尺寸 | 4 |
| 高度 | 418 mm (16.46 in) |
| 寬度 | 160 mm (6.3 in) |
| 深度 | 240 mm (9.45 in) |
| 重量 | 9.2 kg (20.28 lbs) |
| 固定 | 4 x M8 |
包裝尺寸
| 高度 | 340 mm (13.39 in) |
| 寬度 | 280 mm (11.02 in) |
| 深度 | 560 mm (22.05 in) |
| 重量 | 11 kg (24.25 lbs) |
