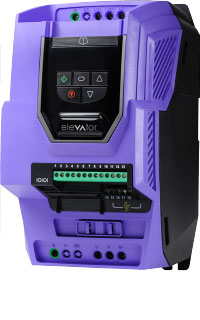

ODL-2-32050-3HF42-SN
Optidrive Elevator 變頻器數據手冊
5 HP, 15 A, 200‑240 V, 3相 LED顯示 IP20變頻器
額定輸入
| 輸入電壓 | 200-240 V |
| 輸入相 | 3 |
| 輸入電流 | 21.6 A |
| 輸入保險絲或微斷MCB（B型） | 25 A |
額定輸出
| 電機輸出額定 | 4 KW (5 ) HP |
| 輸出電壓 | 0 - 電源電壓 |
| 輸出電流 | 15 A |
電纜信息
| 最大電機電纜尺寸 | 8 mm² (0.01 sq in) |
| 最大電動機電纜尺寸 | 8 mm² (0.01 sq in) |
| 最大電機電纜長度 | 100 m (328 ft) |
可選配置
| EMC濾波器 | 內置EMC濾波器 |
| 制動電阻 | 內置 |
| 外殼 | IP20 |
| 顯示 | LED |
| PCB 涂層 | 標準 |
尺寸
| 框架尺寸 | 3 |
| 高度 | 261 mm (10.28 in) |
| 寬度 | 131 mm (5.16 in) |
| 深度 | 205 mm (8.07 in) |
| 重量 | 3.5 kg (7.72 lbs) |
| 固定 | 4 x M4 |
包裝尺寸
| 高度 | 325 mm (12.8 in) |
| 寬度 | 165 mm (6.5 in) |
| 深度 | 260 mm (10.24 in) |
| 重量 | 3.7 kg (8.16 lbs) |
