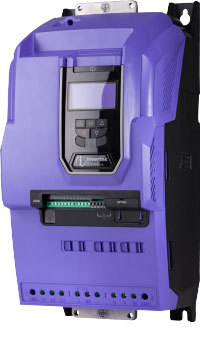

ODL-2-54370-3KF42-TN
Optidrive Elevator 變頻器數據手冊
37 kW, 72 A, 380‑480 V, 3相 OLED顯示 IP20變頻器
額定輸入
| 輸入電壓 | 380-480 V |
| 輸入相 | 3 |
| 輸入電流 | 76.4 A |
| 輸入保險絲或微斷MCB（B型） | 100 A |
額定輸出
| 電機輸出額定 | 37 KW (50 ) HP |
| 輸出電壓 | 0 - 電源電壓 |
| 輸出電流 | 72 A |
電纜信息
| 最大電機電纜尺寸 | 35 mm² (0.05 sq in) |
| 最大電動機電纜尺寸 | 35 mm² (0.05 sq in) |
| 最大電機電纜長度 | 100 m (328 ft) |
可選配置
| EMC濾波器 | 內置EMC濾波器 |
| 制動電阻 | 內置 |
| 外殼 | IP20 |
| 顯示 | OLED |
| PCB 涂層 | 標準 |
尺寸
| 框架尺寸 | 5 |
| 高度 | 486 mm (19.13 in) |
| 寬度 | 222 mm (8.74 in) |
| 深度 | 260 mm (10.24 in) |
| 重量 | 22.5 kg (49.6 lbs) |
| 固定 | 4 x M8 |
包裝尺寸
| 高度 | 356 mm (14.02 in) |
| 寬度 | 336 mm (13.23 in) |
| 深度 | 658 mm (25.91 in) |
| 重量 | 25 kg (55.12 lbs) |
