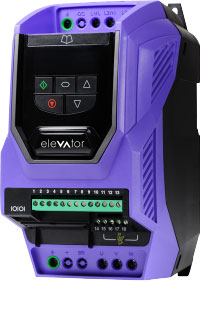

ODL-2-24050-3HF42-SN
Optidrive Elevator 變頻器數據手冊
5 HP, 9.5 A, 380‑480 V, 3相 LED顯示 IP20變頻器
額定輸入
| 輸入電壓 | 380-480 V |
| 輸入相 | 3 |
| 輸入電流 | 11.2 A |
| 輸入保險絲或微斷MCB（B型） | 16 A |
額定輸出
| 電機輸出額定 | 4 KW (5 ) HP |
| 輸出電壓 | 0 - 電源電壓 |
| 輸出電流 | 9.5 A |
電纜信息
| 最大電機電纜尺寸 | 8 mm² (0.01 sq in) |
| 最大電動機電纜尺寸 | 8 mm² (0.01 sq in) |
| 最大電機電纜長度 | 100 m (328 ft) |
可選配置
| EMC濾波器 | 內置EMC濾波器 |
| 制動電阻 | 內置 |
| 外殼 | IP20 |
| 顯示 | LED |
| PCB 涂層 | 標準 |
尺寸
| 框架尺寸 | 2 |
| 高度 | 221 mm (8.7 in) |
| 寬度 | 110 mm (4.33 in) |
| 深度 | 185 mm (7.28 in) |
| 重量 | 1.8 kg (3.97 lbs) |
| 固定 | 4 x M4 |
包裝尺寸
| 高度 | 265 mm (10.43 in) |
| 寬度 | 145 mm (5.71 in) |
| 深度 | 230 mm (9.06 in) |
| 重量 | 1.9 kg (4.19 lbs) |
